双安商场无线局域网覆盖

技术建议书

北京华信联创科技有限公司 无线宽带事业部

二零零六年六月

为了方便更快浏览，以下仅列出部分方案，或来电索取

一、需求说明

北京双安商场以及集团下属四所大型商场进行无线局域网建设，计划在4层楼层内提供无线网络覆盖，楼层的10m宽带有线网已完成，无线网的建立可实现在楼内使用无线笔记本或者带无线功能的PDA进行无线方式的网络连接。（本方案由华信联创无线宽带事业部提供）双安商场一层楼层的面积大约在2000平米左右，约150米x110米。服务器放置在双安商场3楼办公区。

产品比较：

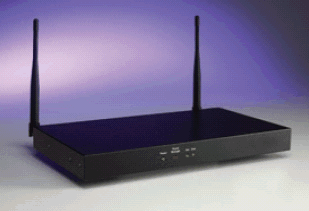

1、摩托罗拉Hotzone3210(室内型)

摩托罗拉Hotzone3210(室内型)设备，可同时支持802.11bg协议，支持ap之间的无线互连，能够支持笔记本在多个ap之间的漫游等功能，功能比较强大。根据Hotzone3210的覆盖直径200-300米，计算出一层楼层需要放置1个点，4层共需要1x4=4个点，室内共需4个点。虽然根据覆盖面积计算可以计算出一层只需要一个点，由于有承重墙等墙体阻隔，所以不能保证每个区域都有信号。（本方案由华信联创无线宽带事业部提供）考虑成本问题，不如其他设备性价比高，不便于随时增加设备进行更全面的覆盖

2、西方多路Proxim Ap4000

美国西方多路Proxim Ap4000，2002年8月5日美国西方多路无线通信公司完成对Agree Systems无线局域网业务，包括对ORiNOCO产品线（即朗讯无线）的购并。其产品西方多路Proxim Ap4000可同时支持802.11abg三种协议，（本方案由华信联创无线宽带事业部提供）比摩托罗拉的设备多支持一种协议，覆盖半径50-100米，同样支持ap之间的无线互连，能够支持笔记本在多个ap之间的漫游功能，除了覆盖半径不同外，其他的功能完全相同，美国西方多路Proxim Ap4000价格比摩托罗拉的设备便宜的多。便于增加设备，保证每个区域都有信号覆盖。

3、思科1231g

思科1231g，覆盖半径50-100米，价格与西方多路相差不大，支持802.11bg协议，但不支持ap之间的无线互连MESH功能，不支持笔记本在多个ap之间的漫游等功能，安装时必须是每一个ap接一个有线端口，无法满足双安商场的无线安装要求。（无线网络与现有有线网络完全隔离）

产品表格比较：

产品名称	摩托罗拉Hotzone3210	西方多路Ap4000	思科1231g
支持协议	802.11b g	802.11a b g	802.11b g
是否支持ap之间MESH互联	支持	支持	不支持
是否支持移动漫游	支持	支持	不支持
覆盖面积	200-300米	50-100米	50-100米
是否支持加密技术	支持	支持	支持

综上所述，根据实际的安装需求，成本问题，（本方案由华信联创无线宽带事业部提供）建议选用西方多路Proxim Ap4000来进行无线网络覆盖。

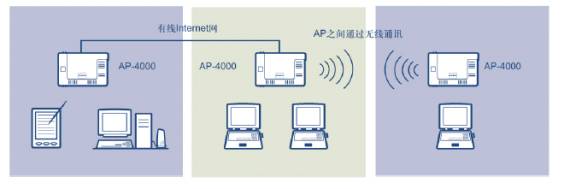

方案一 示意图如下：（红点为无线AP的分布位置）



优点：无线网的访问服务器的延时小。

缺点：需要在办公区布线和打孔。（也可利用原先已存在的孔）

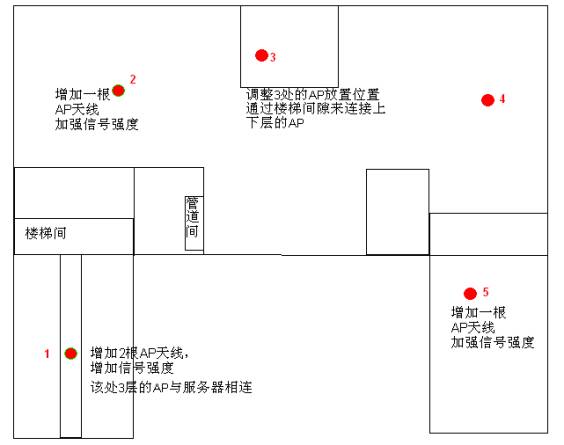

方案二 示意图如下：（红点为无线AP的分布位置）

优点：只需要一个ap连接到交换机，只需要在办公区布线一根线。

缺点：无线网的访问服务器的延时比较大。最多跳6个AP,（本方案由华信联创无线宽带事业部提供）延时有200-300ms，建议最好不用这种方法来进行安装，跳的AP太多，容易连接不上服务器。

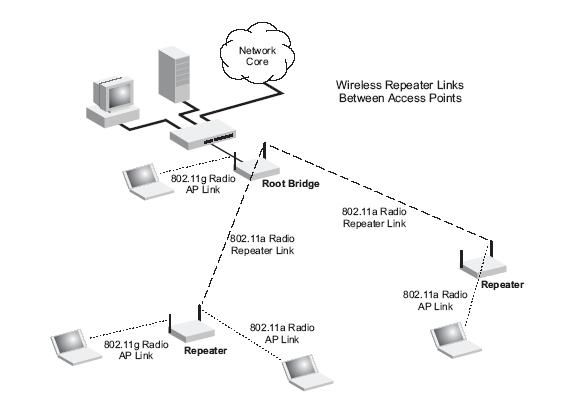

拓扑图如下：
