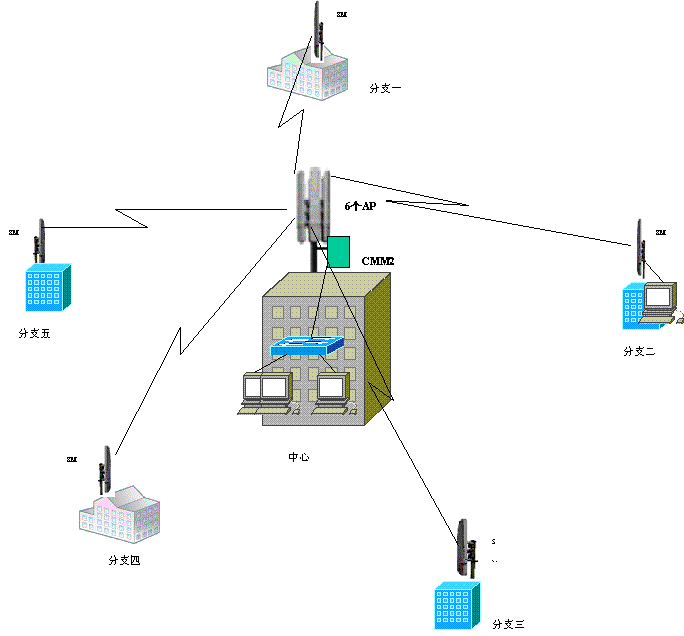

目 录 前 言5.8G无线宽带接入作为最后一公里接入方案，很好解决传统光线、ADSL、Cable Modem等无法比拟的快速布置无线链路，在数小时内就可给最终用户提供服务。随着商用的规模越来越大，无线设备的稳定性也得到用户的肯定。由于电信拆分，传统运营商的固线优势在一定地区不复存在，同时由于用户选择变大，竞争激烈，运营商尽快给用户布置宽带业务的同时，还要考虑ROI；用户需求多样化，有些地方即是有固线的运营商也不一定具备，如新兴开发区等。 现在中国联通、中国电信（北方）、中国网通（南方）、（本方案由华信联创无线宽带事业部提供）铁通等运营商纷纷规划自己的无线网络，上海、重庆、湖北等网通、广东、河北、山西、黑龙江等联通、四川、湖南、河北、福建等移动、河南电信、内蒙电信等也都相继采用Canopy设备建立自己的无线宽带网络。 作为行业应用，Canopy设备也在行业拓展方面取得很大进展，在石油：大庆油田、吉林油田、辽河油田等，在水利：河套水利、黄埔沿岸、青岛海岸等，以及在河北农行、北京教育、内蒙公安、山西煤矿等都得到很好应用。 Canopy可以快速布置宽带网络，其稳定性能，（本方案由华信联创无线宽带事业部提供）良好的性价比得到运营商以及行业用户的青睐。 一、需求一个中心，连接35个分支。 二、Canopy网络应用Canopy设备包括：中心单元（AP）、用户单元（SM）和点对点设备——BH。 Canopy连接十分简单，基站单元以及用户站单元与室内连接只要通过以太网线即可。（本方案由华信联创无线宽带事业部提供）电源是采用以太网供电方式。 Canopy设备运行稳定，集成度高，设备设计紧凑小巧，（本方案由华信联创无线宽带事业部提供）有利于在室外，抗风雨天气。单机重量才0.5公斤，带天线总重3公斤。 应用1 如果用户有E1的需求，可以在我们的用户站SM后面加上IPmux就可以把E1和IP的信息一起传送到AP，然后在对应扇区的BSU端进行复合，后端也加一个IPmux进行解开，就可满足用户E1和IP数据的应用。或者可以利用我们的点对点——BH进行传输。

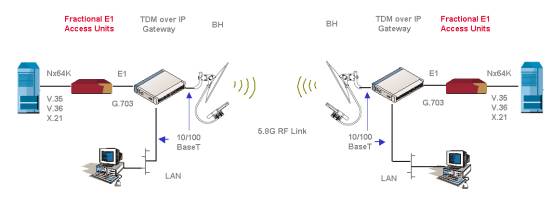

图一 E1＋IP数据应用图 应用2 用户需要提供话吧业务，可以利用语音网关，（本方案由华信联创无线宽带事业部提供）把数据转化成IP上传到AP送到语音网关再进行解开送到语音网络中去。应用图如图二所示：

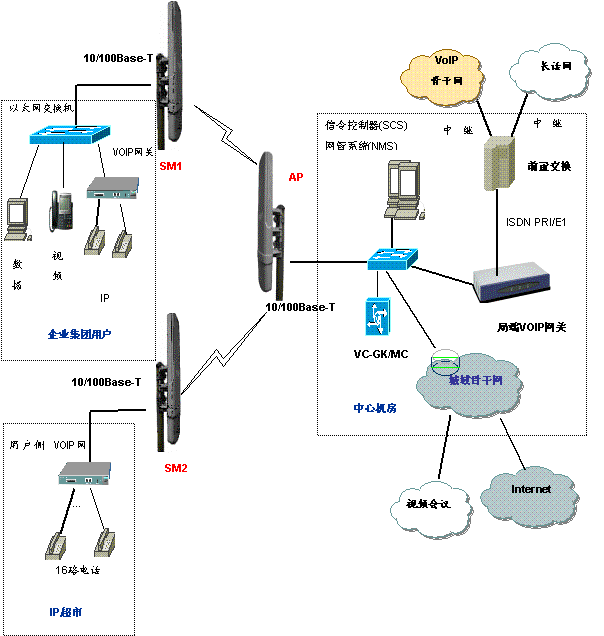

图二 语音、数据综合业务接入方案（IP语音＋数据） （本方案由华信联创无线宽带事业部提供）Canopy设备可以传输MPEGII、MPEG4和MJPEG压缩格式的图像。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6A |
5735MHz |
6B |
5755MHz |
6C |
5775MHz |
6D |
5795MHz |
6E |
5815MHz |
6F |
5835MHz |

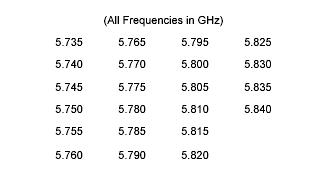

信道带宽：20dBm，可用频率组：
如果用到360度蜂窝覆盖时，建议使用：
系统占用的总带宽：20MHz
6个频道的邻频干扰比是5dB。
7、网络侧接口
Canopy的5.8G提供的网络侧接口是10/100BaseT自适应端口。
8、用户侧接口
Canopy的5.8G提供的用户侧接口是10/100BaseT自适应端口。
9、网络管理
9.1 MOTOROLA Canopy系统自身的网络管理功能
Canopy设备是一个简单易用的设备，（本方案由华信联创无线宽带事业部提供）当系统配置好以后几乎不需要在对它进行任何管理配置，因此维护使用非常简单。Motorola的Canopy 5.8GHz无线宽带接入模块都可以通过WEB页面方式进行配置，管理。通过WEB页面方式，系统管理员可以获得Canopy模块的工作状态，事件日志，RF信息等等。管理员通过可以在IE中输入需要管理的Canopy设备的IP地址，然后就可以进入到Canopy设备的管理页面。
在AP/BH Master模块中通过WEB方式我们可以获得系统模块的如下信息：状态，事件日志，Sessions，GPS状态，以太网状态，扩展状态等等。

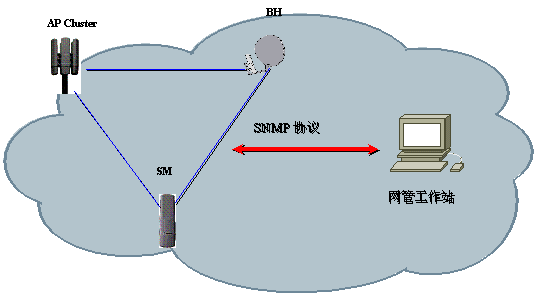

9.2 通过SNMP协议实现与外部网管系统的结合
Motorola的Canopy5.8GHz无线模块都支持标准的SNMP协议，（本方案由华信联创无线宽带事业部提供）通过SNMP协议，可以方便的使用外部网管系统监控、管理Canopy设备。
外部网管系统通过SNMP协议集中监控、管理管理Canopy设备。我们建议直接利用现有的网络管理工作站，如HP Open View通过在其网络管理系统上添加Canopy系统的企业MIB库，设置Canopy实体来实现对Canopy系统的监控。而不必添加专门的网管工作站，简化管理的复杂性。
Canopy系统的Enterprise MIB库包括5个文件，包括
Textual Conventions MIB 这里包括详细的文本约定
Registrations MIB 这里包括全部的Canopy相关条目的注册信息，例如产品身份，产品构成和其它MIB相关的条目
BOX MIB 包括Canopy设备或模块级别（AP，SM和BH）的MIB定义
APs MIB 包括Canopy接入点模块和主回传模块详细MIB的定义
SM MIB 包括CanopySM和从回传模块详细MIB的定义
通过配合使用3个标准的MIBs库（SNMPv2-CONF.txt，SNMPv2-SMI.txt，SNMPv2-TC.txt）我们可以完成对Canopy模块的状态的监测，系统的配置等功能。

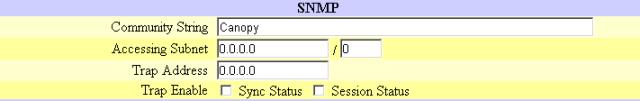

当在AP/BH Mater模块配置页面中设置好Community String参数，就可以允许外部网管服务器管理查看Canopy模块。
同时为了保证安全，Canopy模块还允许设置Accessing Subnet参数，当设置了这个地址，就只能允许这个网段的服务器通过SNMP协议与这个Canopy设备通讯。Canopy设备也支持Trap消息的发送，当设置好Trap服务器地址后，Canopy设备的Trap消息就会发到这个服务器上面，它可以发送包括同步状态和session状态的Trap消息。
注：Canopy模块的软件版本3.2.5以上支持企业MIB库（本方案由华信联创无线宽带事业部提供）。
9.3 带宽管理，用户认证和安全加密
无线宽带服务的用户越来越多，不同的用户有着不同的带宽需求和价格要求。摩托罗拉Canopy系统提供了一套用户认证带宽管理软件（Bandwidth and Authentication Manager）。BAM提供两种功能，带宽控制和用户认证。
l 带宽控制：每一个用户模块可以被设置持续带宽和突发带宽。这可以让运营商可以以不同的价格给不同的用户多种多样的接入带宽。例如我们可以卖给用户2.5Mbps的突发带宽，持续带宽为128kbps等。通过使用BAM运营商可以通过基于用户带宽的使用率开发书更多新的服务。
l 用户认证：BAM系统使用128bits密钥和BRAID加密算法认证SM，给运营商、用户提供一个高级别的网络安全。
BAM系统软硬件需求：
•mySQL 3.23.53a Server (i386)
•Red Hat Linux 7.3
•Intel-based CPUs
•We Recommend:
–Dell OptiPlex GX150 with Intel Pentium III and 256 MB of memory
由于Canopy采用无线方式提供接入服务，因此我们需要考虑到数据安全的问题。Canopy5.8GHz产品在设计之初就已经详细的考虑了这个问题，它主要通过以下几个方面来保证传输数据的完整性和安全性（本方案由华信联创无线宽带事业部提供）。
首先，不象传统的模拟电话的传输那样，因为复杂的密码算法Internet上面的数字传输是非常困难被截取得。
第二，Internet上面的应用如安全电子邮件和网页浏览，用户可以使用很多安全程序来防止传输过程中的偷听而不管这种安去程序是安装在连着到用户链路的最后一公里处还是在Internet上面。
另外，Canopy提供了空中加密的方式，空中所传送的数据都被加密，当信号被截获得时候也不能获得传送的信息。Canopy采用了DES加密方式。DES(数据加密标准)是一种密匙加密方案。 DES的基础是它利用一把秘匙对数据块执行一系列比特变换，替代和重新组合。 在Canopy系统中， 空中链路的DES加密是由每一个接入点模块或回传定时主模块完成，并不影响系统的性能或者流量。（本方案由华信联创无线宽带事业部提供） 这些Canopy模块具有独特的工厂编程的密匙，可以建立起加密链路。
|
|
一个360。点对多点中心站的配置：
设备清单号 |
设备名称 |
总数量 |
5700AP |
5.7 GHz 接入点模块 |
6 |
1008CK-2 |
集群管理模块 |
1 |
300SS |
浪涌抑制器 |
6 |
BAM001-CD |
Canopy 认证服务器软件CD(单处理器服务器) |
可选 |
BAMAP-SWLIC |
Canopy 每个AP系统的认证服务器许可证(每个AP要定一个许可证) |
可选 |
一个远端用户的配置：
设备清单号 |
设备名称 |
总数量 |
5700SM |
5.7 GHz 用户模块 |
35 |
300SS |
浪涌抑制器 |
35 |
27RD |
反射天线套件 |
35 |
注：反射板天线配置是根据SM与中心站AP的距离是否超过3公里，如果与中心点距离在3公里以内则不需要反射板天线，反之则需要。
35个点可以根据与中心站之间的距离来定是否需要选择反射板天线。（本方案由华信联创无线宽带事业部提供）
Canopy TM无线宽带接入系统
目前,中国的宽带用户发展迅猛,电信运营商们共同存在着有线网络资源缺乏的问题,无法充分满足快速发展的市场需求。基于3.5G、5.8G、26G频率上的无线宽带接入系统都可为解决这种矛盾提供各自的方案。5.8G设备以其频段开放、费用低廉而受到了广泛推崇。摩托罗拉推出的5.8G Canopy无线宽带接入系统为基础电信运营商、ISP、驻地网服务商、行业企业提供了有力的解决方案, 使他们可以在很短的时间内低成本地架设起"最后一公里"宽带接入系统。
Canopy系统可以提供高质量的话音、数据、图像、互联网接入等各种服务，具体应用包括IP电话，视频监控，网吧专线，电视会议，企业局网，电子商务，电子政务，远程医疗，远程教学等。
Canopy系统具有价格合理，安装简易，配置灵活及扩容方便等“十大优点”。（本方案由华信联创无线宽带事业部提供）它的出现有效地补充了宽带接入设备的市场空缺。
Canopy系统于2002年7月在全球首次投入市场，在世界几十个国家被广泛应用。在中国，Canopy与同类产品相比，其稳定可靠/小巧精致获得广泛好评, 价格也极具竞争优势， 10M/20M点对点,点对多点,IP/E1应用一应俱全。目前已被中国的电信运营商、驻地网服务商及行业企业用户广泛认可和使用。例如，中电华通、上海网通都成功使用该产品，弥补了原有设备的不足，并在短时间内为公司带来了显著的经济效益。
Canopy无线宽带接入系统的十大优点
一、价格廉、运营省
Canopy系统采用了摩托罗拉成熟简单高效的射频技术, 使得设备价格较同类产品有较大的优势. 全球范围的产品热销使得成本大幅降低. 建立系统的初始价格门槛低, 大规模扩容性能力强,可使成本进一步下降. 总之, 设备性能价格比优异.
低廉的5.8G频段的使用费, （本方案由华信联创无线宽带事业部提供）因无室内单元不需要机房,以及系统内各单元间不需要租光纤或数据专线连接, 使得系统运营成本很低。
二、用户多、覆盖大
Canopy系统中每个接入模块（AP）支持200个用户模块（SM）。六扇区的一个基站支持1200最终用户。在点对多点的情况下覆盖距离是16公里, 在点对点的情况下覆盖距离是52公里。 Canopy 系统在5.8GHz 上支持4个非重叠信道，在每个全向基站上面使用3 个非重叠信道两次,就可支持6 个接入模块(AP).
三、设备小、安装易.
设备小巧, 集成度高, 无室内单元, 不需要象其他系统那样复杂的布线及机房环境。因此安装Canopy 系统简单、快捷. 熟练的工程师每天可安装数点. Canopy 系统模块内置了所有的网络管理和诊断的功能使得调测也非常简单。带系统性能
四、速率高、带宽稳
空中速率为10Mbps。有效速率在点对点时是7Mbps，点对多点时是6.2Mbps。系统对高负载进行了吞吐量的优化，所以当更多用户加入的时候吞吐量不会下降。不管用户数量或平均负荷是多少,系统带宽保持恒定. 同时通过使用Canopy 带宽认证管理器，系统可对每个用户模块严格的用户认证及完善的提供动态带宽控制。系统还支持动态密钥更新，（本方案由华信联创无线宽带事业部提供）使其具有卓越的加密功能。
五、时延小、利应用
不管终端用户数负载是多少，Canopy 系统提供一致的包延时20ms。要保证质量 , VoIP应用系统必须有一个算法把VoIP 包区分优先次序，也要在任何负载下提供一个一致的延时。Canopy 系统专为QoS 敏感的IP 包预留高优先级信道，同时确保一致的往返延时，这样双管齐下使得系统对需要QoS 服务的传输如语音和图像是一个十分理想的网络。
六、载干低、强抗扰
所有的Canopy 设备在工厂中的测试都符合3dB 的载波干扰。一般额定的C/I 值根据不同参数测试约为2dB。这个值是在同类产品中最低的.因此Canopy 系统在面对外部强干扰和自干扰的情况下最稳定可靠. 一个无线解决方案的"健壮性"最好的衡量标准就是载干比。(其他一些系统的载干比一般高于8 dB)
七、全同步、扩容易
整个系统的所有基站都可使用GPS 达到全同步, 它即可用来消除系统内各模块的自干扰,也可消除同一区域的其他系统的干扰。这种独特的能力可以让系统管理员在任何需要扩充系统覆盖和/或容量的地方加入Canopy 基站, （本方案由华信联创无线宽带事业部提供）而不影响原有系统的性能. 系统不需频率规划，各基站可共用一样的频点。
八、为应用、巧优化
系统在整体设计时,专门为最热门的应用如上网浏览,VOIP语音,视频监控的进行优化. 如将分组包缩短至2ms,大大提高了对上行申请的反应速度. 对VOIP的小且多的分组传输效率极高.
九、网管全、升级便
所有的Canopy 设备使用内置的Web 服务界面。这样对本地安装提供了直观的界面同样对远程管理提供了一样的界面。Canopy 平台也对中心管理服务器提供了Telnet, FTP 和SNMP的支持供网管使用.（本方案由华信联创无线宽带事业部提供） 设备软件升级全部可通过在线远程方式进行, 几乎无需中断运营商的服务.
十、支持多、服务爽.
依托摩托罗拉遍布全国的产品销售及技术支持网络, Canopy系统用户可以在他们需要的时间和地点得到产品和服务。

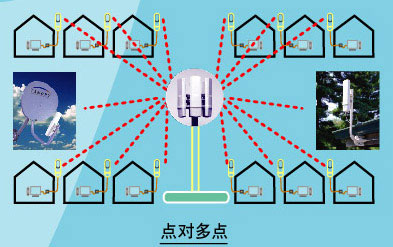

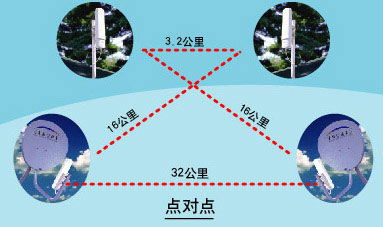

组网图
主要技术参数
无线特性 |
|
工作频段 |
5.725GHz ~ 5.850GHz |
信道带宽 |
20MHz |
发射功率 |
1W（E1RP）（本方案由华信联创无线宽带事业部提供） |
调制方式 |
高指标BFSK（为提高抗干扰能力进行了优化） |
双工方式 |
TDD/TDMA |
极化方向 |
垂直极化 |
载干比（C/I） |
3dB 10-4 BER@-65dBm |
数据速率 |
10Mbps/20Mbps |
覆盖距离 |
内置天线：3.2公里； |
网络特性 |
|
网络接口 |
以太网10/100 BaseT 半双工/全双工 |
使用的协议 |
IPv4, UDP, TCP, ICMP, Telnet, HTTP, FTP, SNMP, DES |
支持的协议 |
第二层交换网可以支持所有Ethernet通用协议包括IPv6, NetBIOS, DHCP, IPX, etc. |
网络管理 |
HTTP, Telnet, FTP, SNMP（本方案由华信联创无线宽带事业部提供） |
电源 |
以太网线供电(POE) 24VDC @0.3AMP |
环境要求 |
|
温度 |
-30摄氏度至+55摄氏度 |
湿度 |
100% |
风力 |
190公里/小时 |
体积 |
29.9cm×8.6cm×8.6cm |
单机重量 |
0.5Kg |
带天线总重 |
3Kg |
 |
